一、简介

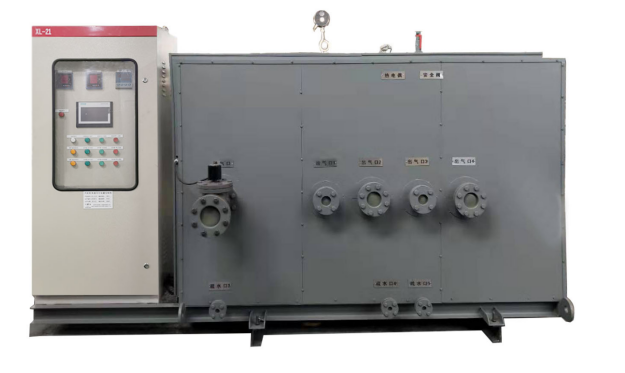

YQL-Ⅱ型汽轮机快冷装置是为了加快汽轮机停机后的冷却速度,很大程度上缩短了停机后的冷却时间。该系统利用通热空气的方式,在汽轮机停机后的高温阶段,输送300℃-350℃之间干燥洁净的热空气,并保持与汽缸内壁一定的温差,由高温阶段的小流量逐渐调至低温阶段的大流量热空气。通过对汽轮机冷却过程中汽缸应力变化的监视,发现一定温差且干燥洁净的热空气对其产生的热冲击和应力所产生的破坏极小,是十分安全可靠的。
整个系统以安全、可靠、高效为目的,精心设计,气源一般采用仪用空气压缩机气体,经油水过滤器过滤后,由一套或二套空气电加热器将压缩空气加热到一定温度输送到集气箱,然后送入汽轮机各个冷却及防腐保养部位。为便于灵活操作和控制,在中间管路中安装了控制阀门,压力、流量、温度显示装置,随时调节温度和流量,再配合汽轮机原有的应力监视,在规定范围内按比例降低汽缸温度,达到快速冷却及防腐保养的目的。
YQL系列汽轮机快速冷却装置也可用于停机备机,可用来干燥汽轮机,防止湿汽腐蚀。因此,使用该装置后,可以提高机组的投运率,缓解电力供需矛盾,以及对停(备)用汽轮机的防腐保养等都具有明显的现实意义和经济效益。
YQL系列汽轮机快速冷却装置适用于国内外生产的各种型号的汽轮机。
二、产品特点
1)采用二级高效油水分离器,使进入气缸的热空气洁净、干燥。
2)采用两套空气加热系统可串联和并联运行,使气体流量、温度控制更灵活、可靠。
3)采用两套可相互串联的集气箱,分别控制进入高、中压缸的气体温度,这样可根据高、中压缸不同的冷却温度要求来控制进入高、中压缸气体温度。
4)实时统计温度、压力、流量各项参数。并用曲线图的方式在显示屏上体现出来。
5)可靠的流量监测系统。
6)可靠的人性化温度调节系统。
7)可靠的温度及压力自保护系统。
三、快冷装置的投用条件:
1. 快冷只能在滑停后进行,且开始投入快冷时,汽缸任意温度测点及调节级金属温度、中压静叶持环温度均不能超出300℃;汽缸各金属温度测点投用和显示正常;
2. 确认盘车连续运行,真空泵停用,并且所有可能向进入凝汽器进汽的系统均已隔离;
3. 汽轮机差胀、晃动、汽缸上下缸温差等参数均在规定允许的范围内;
4. 快冷电加热器及控制柜检查及试验良好;
5. 仪用空压机运行良好,供气压力正常;
四、快冷装置系统图
五、快冷装置供汽方式
快冷装置供汽方式分为以下两种:
1) 串联供气,该方式适合用于高温阶段,低流量。
此过程串连阀1、串连阀2打开,并联阀1、并联阀2关闭。
进气口 油水分离器1、2 加热器1 串联阀1 加热器2
集气箱2 集气箱1
2) 并联供气,该方式适合用于低温阶段,高流量。
此过程串连阀1、串连阀2关闭,并联阀1、并联阀2打开。
A: 进气口 油水分离器1、2 并联阀1 加热器2 集气箱2
B: 进气口 油水分离器1、2 加热器1 并联阀2 集气箱1
