自动反冲洗电动滤水器
发布时间:2020-05-27 | 点击次数:1573

一、简介

电动滤水器是一种过滤水的装置,对设备自身滤芯具有反清洗功能。电动滤水器安装在电站、化工、印染、造纸等各种行业的供用水管道上,滤水器主要适用于DN800mm以下的管道,从而可代替二次滤网,节约成本。

二、工作原理

滤水器接入管道系统后,水由下部进水口进入滤水器,过滤杂物后的水从出水口流出,当水中杂质通过网芯时,由于体积大于网芯孔,而被截留在网芯上,当聚积到一定数量时,即造成进水口和出水口有一定压差值。当滤网的进口压力表和出口压力表水压差增大到规定数值时(滤网精度直径不同压差不同,一般为0.01Mpa),打开排污阀投入工作,水流对附着在网芯内侧壁面上的杂质污物进行反向冲洗,将附着物排出滤网,待内外压差恢复到正常时关闭排污阀,从而完成过滤排污工作过程。

三、设备特点

1、外型尺寸小,便于现场的布置和安装。

2、网板材质及结构最大限度提高水流的过流面积,有效减少滤网水阻,保证运行可靠不发生卡、堵、塞现象,大大延长了滤网使用寿命。

3、滤网采用3-5mm不锈钢板整体冲压成形,网芯应能承受150 kPa的差压,而不变形、不损坏。具有工作寿命长、耐腐蚀、不生锈、表面光洁、不结垢的特性。

4、通过差压变送器、差压开关或定时自动启动减速机可进行正反转冲洗,具有清污效果强、排污耗水量少。

5、滤水器进、出口结构为上下分体式,不仅避免水压直接冲击滤网,也改变了传统滤网过滤时因杂物远离排污口,排污时需对几个过滤室逐一清洗,往往会造成卡堵现象。

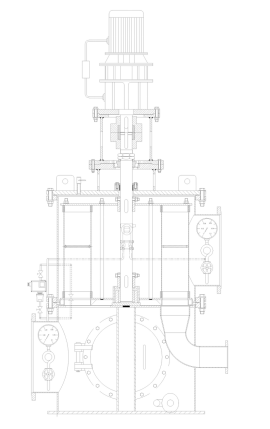

四、结构



电动滤水器主要一下部件构成:转动轴系、进出水口、支架壳体、过滤网芯、电动减速机 、排污口、电器控制柜等组成。

五、工作模式

自动滤水器,可选用手动排污、压差排污和定时排污三种工作模式。

1、手动排污

通过手动模式,手动开启排污阀及电动旋转滤网,将附着在网芯内侧壁面上的杂质,经由排污管路和排污阀门排入冷却水出水管中。

2、压差排污

当滤芯杂质聚积到一定数量时,利用冷却水进出水管之间差压信号打开电动排污阀及电动旋转滤网。旋转滤网以每分钟3-6转的转速运转,水流对附着在网芯内侧壁面上的杂质污物反向冲洗,经由排污管路和排污阀门排入冷却水出水管中。当实际差压值低于设定动作值时,旋转滤网停止转动。排污阀门关闭。

3、定时排污

用户根据流通水质的实际情况设置排污周期时间及排污时间。
